Klasifikasi Steering System Pada Whell Machine

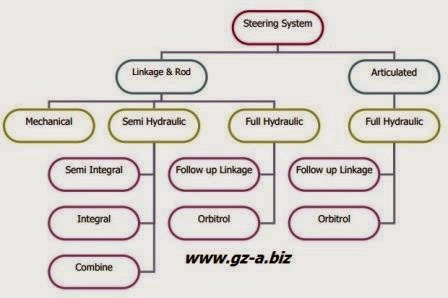

Klasifikasi Steering System Pada Whell Machine - Mengenai pengertian tentang prinsip dasar steering telah dbahas di artikel sebelum ini. Anda bisa menyimaknya kembali dengan menggunakan kolom pencarian di atas. Secara garis besar, klasifikasi steering system pada whell machinea dalah seperti ditunjukkan pada bagan di bawah.

Baca juga: Prinsip Dasar Steering System

Klasifikasi Steering System Pada Whell Machine
Klasifikasi Steering System Pada Whell Machine
Pada steering system tipe linkage and rod yang dibelokkan adalah roda depan (contoh : unit dump truck) atau roda belakang (contoh : forklift).
Klasifikasi Steering System Pada Whell Machine
Klasifikasi Steering System Pada Whell Machine (2)

Klasifikasi Steering System Pada Whell Machine
Klasifikasi Steering System Pada Whell Machine (3)
Sedangkan pada steering system tipe articulated, cara membelokkan unit adalah dengan membelokkan badan unit itu sendiri. Supaya badan unit dapat berbelok, maka salah satu rod cylinder diperpanjang dan rod cylinder sisi sebelahnya diperpendek. Contoh unit yang menggunakan steering system tipe articulated adalah wheel loader.

Baca juga: Komponen Undercarriage: Guard

Klasifikasi Steering System Pada Whell Machine
Klasifikasi Steering System Pada Whell Machine (4)
Klasifikasi Steering System Pada Whell Machine
